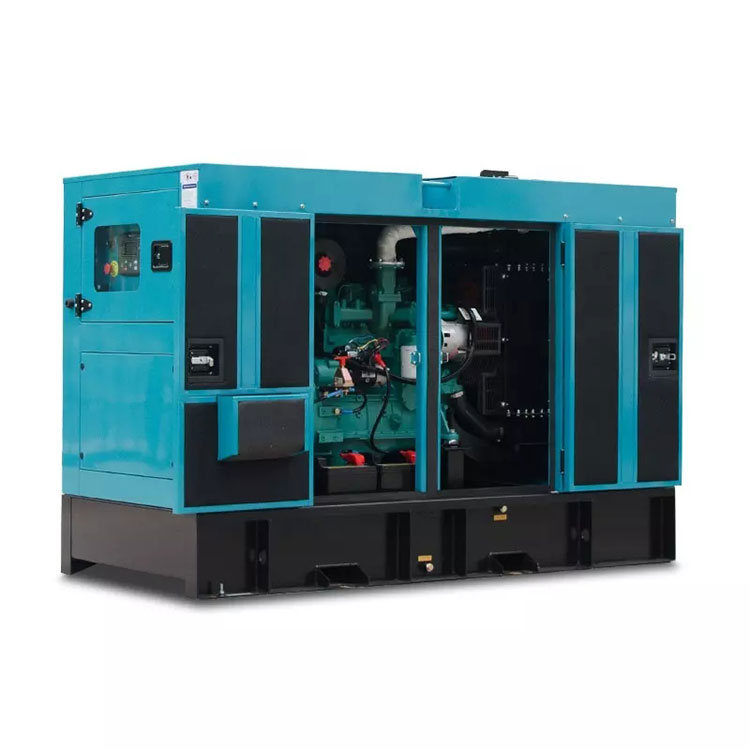

Дизел генератор сет 250КВ

Подаци о дизел агрегату КСГ-200ГФ/250КВА Цумминс

Укупне величине

Тежина

2550(мм)*960(мм)*1650(мм)

2000 (кг)

Поставите модел:

КСГ-200ГФ

Главни излаз:

250КВ/312.5КВА

Номинална струја:

820 (А)

Називна учесталост:

60 (Хз)

Време покретања:

5～6 (с)

Фактор снаге:

0,8 (заостајање)

Напон:

110/220 (В)

Стандардне карактеристике

Мотор: Цумминс 6ЛТАА8.9-Г3; Радијатор 50℃мак; Вентилатори се покрећу ременом, са заштитним штитником

Алтернатор пуњења 24В; Филтер за ваздух сувог типа, филтер за гориво, филтер за уље; Алтернатор: алтернатор са једним лежајем;

ИП23, класа изолације Х/Х; Прекидач главног вода; Стандардна контролна табла;

Апсорбер;Пригушивач;Упутство за употребу;

Подаци о дизел мотору

Произвођач:

Цумминс

Модел:

6ЛТАА8.9-Г3

Снага мотора:

282КВ

Обртаја:

1800 (р/мин)

Циклус:

4 ход

Распоред цилиндара:

6 у реду

Премештај:

8.9Л

Проврт и ход:

114*145 (мм)

Однос компресије:

16,5:1

Тип гувернера:

Елецтрониц

Стартни напон батерије:

24В ДЦ

Систем за довод ваздуха

Систем за усис ваздуха:

Турбо, водено/ваздушно хлађење

Максимално ограничење уноса:

6,25кПа

Капацитет горења:

7,9м3/мин

Проток ваздуха:

158м3/мин

Издувни систем

Проток издувних гасова:

14,8м3/мин

Температура издувних гасова:

557℃

Максимални повратни притисак:

10кПа

Систем горива

Систем горива:

Пумпа за гориво типа ПТ

100% (примарна снага) оптерећење:

190г/квх

Уљни систем

Капацитет уља:

16.4Л

Потрошња уља:

≤0,4г/кв·х

Мин. притисак уља при номиналном броју обртаја у минути:

350кПа

Систем хлађења

Начин хлађења:

Охлађено водом

Укупан капацитет расхладне течности:

27Л

Максимална температура воде:

82-93℃

термостат:

104℃

Подаци о алтернатору

Произвођач:

Стамфорд

Модел:

УЦД 274К

Режим ексцитације:

Без четкица и самоузбудљиво

Број фаза и приступни акт:

3-фазни 4-жични

Тип повезивања:

Повезивање типа „И“.

Капацитет алтернатора:

312.5кВА

Ефикасност алтернатора:

95%

Преоптерећење:

(ПРП) 110% оптерећење може да ради 1х / 12х

Ниво заштите:

ИП23

Класа изолације, пораст температуре:

ХХ

ТИФ фактор утицаја телефона (ТИФ):

<50

ТХФ:

<2%

Регулација напона, стабилно стање:

≤±1%

Проток ваздушног хлађења:

2,18м3/с

Електричне перформансе генератора

Регулација напона:

≥±5%

Регулација напона, стационарно стање:

≤±1%

Изненадно изобличење напона (100% изненадно смањење):

≤+25%

Изненадно изобличење напона (нагло повећање):

≤-20%

Време стабилности напона (100% изненадно смањење):

≤6С

Стабилно време напона (нагло повећање):

≤6С

Регулација фреквенције, стабилно стање:

≤5%

таласање фреквенције:

≤1,5%

Изненадно изобличење фреквенције (100% изненадно смањење):

≤+12%

Изненадно изобличење фреквенције (нагло повећање):

≤-10%

Време опоравка учесталости (100% изненадно смањење):

≤5С

Време опоравка учесталости (нагло повећање):

≤5С

Произвођач задржава право техничке измене/промене ради бољег побољшања без претходне најаве
