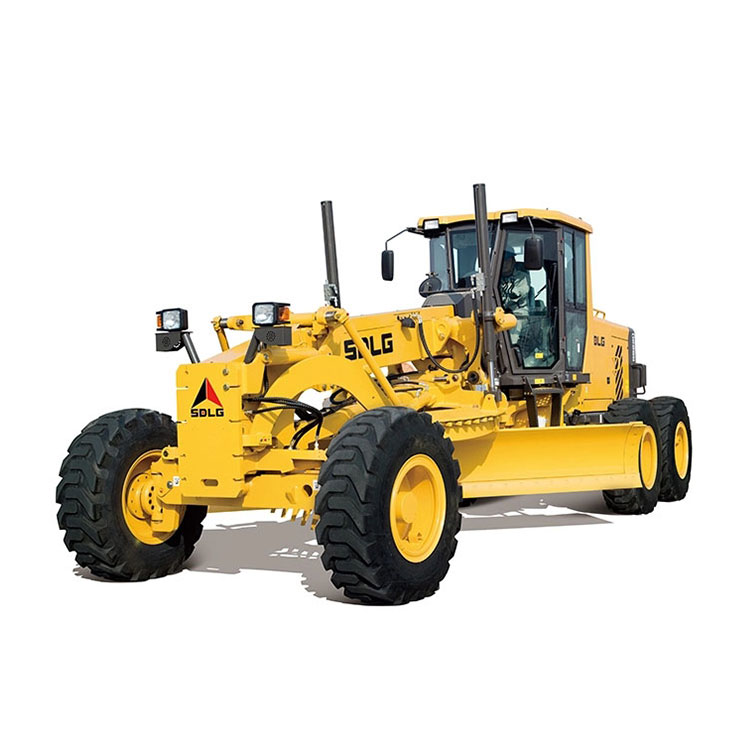

Куан Иу-ова висококвалитетна цела машина мотогрејдера од 220 КС је дизајнирана са функцијом аутоматског темпомата која омогућава мотору да ради при било којој подешеној брзини, смањујући интензитет рада руковаоца.
Примењују се зупчаста пумпа високог притиска и увозни вишесмерни вентил, као и хидраулички систем са двоструким кругом са двоструком пумпом и константним помаком, а укупни радни притисак система је 21 МПа, што обезбеђује високу радну ефикасност.
СПЕЦИФИКАЦИЈЕ МОТОР ГРЕЈДЕРА СДЛГ Г9220 |
|||
|
|||
ГАБАРИТ |
|||
Димензија |
9235к2710к3240мм |
Мин. размак предње осовине |
610мм |
Размак задње осовине |
430мм |
Точак газећег слоја |
2260мм |
Међуосовинско растојање |
6480мм |
Централно растојање балансне кутије |
1538мм |
ОВЕРАЛЛ ПАРАМЕТЕР |
|||
Укупна радна тежина |
16500кг |
Максимални угао нагиба предњег точка |
±18° |
Максимални угао замаха предње осовине |
±16° |
Максимални угао управљања предњег точка |
±50° |
Угао управљања зглобног рама |
±23° |
Пречник резача |
1626мм |
Величина резача (дужина * висина * дебљина) |
4267к610к25мм 14фт |
Угао закретања сечива |
360° |
Мин. радијус окретања |
7.6м |
Висина подизања сечива |
445мм |
Дубина сечења сечива |
787мм |
Угао сечења оштрице |
Напред 47°/назад 5° |
Бочно померање оштрице |
Лево 673 мм / десно 673 мм |
Максимална вучна сила |
87кН |
Максимална брзина (напред/назад) |
39/25,5 км/х |
-- |
-- |
ЕНГИНЕ |
|||
МОДЕЛ |
ДЕУТЗ БФ6М1013ЕЦП |
Тип |
Инлине, водено хлађени, четворотактни, директно убризгавање |
Називна снага/брзина |
165кВ/2100р/мин |
Запремина мотора |
7146мл |
Пречник/ход цилиндра |
108/130мм |
Минимални однос потрошње горива |
210г/Кв.х |
Максимални обртни момент |
819Нм |
Емисиони стандард |
Еуро2 |
ТРАНСМИССИОН СИСТЕМ |
|||
Тип преноса |
Фиксни мењач снаге осовине |
За претварање обртног момента |
Једностепени једнофазни троелемент |
Геарс |
Шест напред три назад |
Брзина у степену преноса за напред И |
0-5км/х |
Брзина у степену преноса за напред ИИ |
0-9км/х |
Брзина у степену преноса за напред ИИИ |
0-12км/х |
Брзина у степену преноса напред ИВ |
0-20,5 км/х |
Брзина у степену преноса напред В |
0-25,5 км/х |
Брзина при преносу унапред ВИ |
0-39км/х |
Брзина у степену преноса уназад И |
0-5км/х |
Брзина при ходу уназад ИИ |
0-12км/х |
Брзина при ходу уназад ИИИ |
0-25,5 км/х |
ГУМЕ |
|||
Предње гуме |
17.5-25-16ПРТТ Е-2/Л-2 |
Задње гуме |
17.5-25-16ПРТТ Е-2/Л-2 |
ХИДРАУЛИЧНИ СИСТЕМ |
|||
Тип |
Систем отвореног типа |
Притисак система |
21Мпа |
ФИЛЛ ЦАПАЦИТИ |
|||
Гориво |
300Л |
Хидраулично уље |
132Л |
ОПЦИЈЕ |
|||
Предњи дозер |
Опционо |
Задњи рипер |
Опционо |
Паковање |
Нуде Пацк. Паковање робе ће бити у складу са извозним стандардним пакирањем произвођача, бити погодно за транспорт на велике удаљености океаном и унутрашњошћу. Продавац ће предузети мере против влаге, удара и рђе у складу са посебним потребама робе. |
||
Произвођач задржава право техничке измене/промене ради бољег побољшања без претходне најаве |
Диференцијал са ограниченим проклизавањем без окретања и балансна кутија за погон ланчаног ланца за тешке услове рада су обезбеђени да побољшају укупну вучну силу и равност површине којом управља сечиво.
Радни уређај типа палета који покреће двоструки цилиндар плус ротирајући вентил се примењује апсорбујући ВОЛВО технологију, што обезбеђује високу погонску снагу и поузданост; сечиво може да се окреће под оптерећењем и има високу радну прецизност, што је лидер у домаћој индустрији.
Конструкција оквира заварена кутијастим гредом је интегрисаног модуларног дизајна; задњој мешалици и осталим додацима се може лако приступити за уклањање и уградњу, и независни су од система преноса тако да ће се ударно оптерећење пренети само на задњи оквир, обезбеђујући високу поузданост.
Окретни оквир користи композитне лежајеве без подмазивања и одржавања, са малим коефицијентом трења, великом отпорношћу на ударце и хабање и великом поузданошћу.
Радни уређај моторног грејдера од 220 КС користи механизам за повезивање са 7 рупа и механизам за закључавање електро-хидрауличног цилиндра, обезбеђујући сигуран и практичан рад.
Кабина је опремљена ФОПС/РОПС системом, има добре перформансе заптивања и високу сигурност и поузданост; предње видно поље је јасно да се предњи точкови и сечиво могу видети, што олакшава рад и повећава прецизност рада.
Целокупни електрични систем моторног грејдера од 220 КС примењује централизовану контролу, а алармни систем електронског надзора трећег нивоа и дигитализована инструмент табла обезбеђују добру интеракцију човека и машине и погодну проверу и одржавање.
Додатна опрема као што су предњи раоник, предња мешалица, средња мешалица, задња мешалица и задње грабуље за скарификацију су опционо доступни, а може се уградити модул за плутајуће сечиво и систем за аутоматско нивелисање.
Мотор грејдер од 220 КС, брзи, високо ефикасан и прецизан вишенаменски производ који је развио СДЛГ уводећи ВОЛВО напредне технологије, примењује се за нивелисање тла, копање рова, откопавање косина, булдожере, орање снега, лабављење, сабијање, дистрибуцију материјала, мешање и друге сличне операције, које се широко користе у изградњи аутопутева, аеродрома, пројеката националне одбране, рудника, путева и водопривредних објеката и побољшања пољопривредног земљишта.
